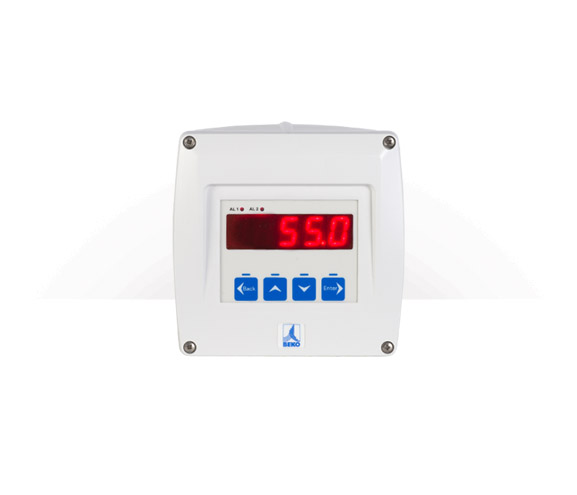

DD081
Dimensiones de la Carcasa (Altura x Ancho x Profundo)
| 4.65” x 3.62” x 3.66” |
Material de la Carcasa
| plastico ABS |
Estándar de protección de la carcasa
| IP 65 |
Conexiones
| Conexiones de plástico para sensor 4 x M12 , fuente de poder y relés de alarma |
Entradas de Sensores
| 1 entrada de sensor analógico |
Registro de datos
|
Ninguno |
Temperatura de Funcionamiento
| 14 °F a 140 °F |
Temperatura de almacenamiento
| -4 °F a 176 °F |
Fuente de poder para sensores
| 24 VDC, max. 100 mA |
Tipo de interfaz
| Teclado de 4 teclas, solo en dispositivo, no software |
|
½” altura, LED rojo, 7 segmentos, display de 5 digitos |
Salidas
| 2 relés de alarma, 230 VAC, 3 A |
| 4-20 mA salida pasiva de señal |

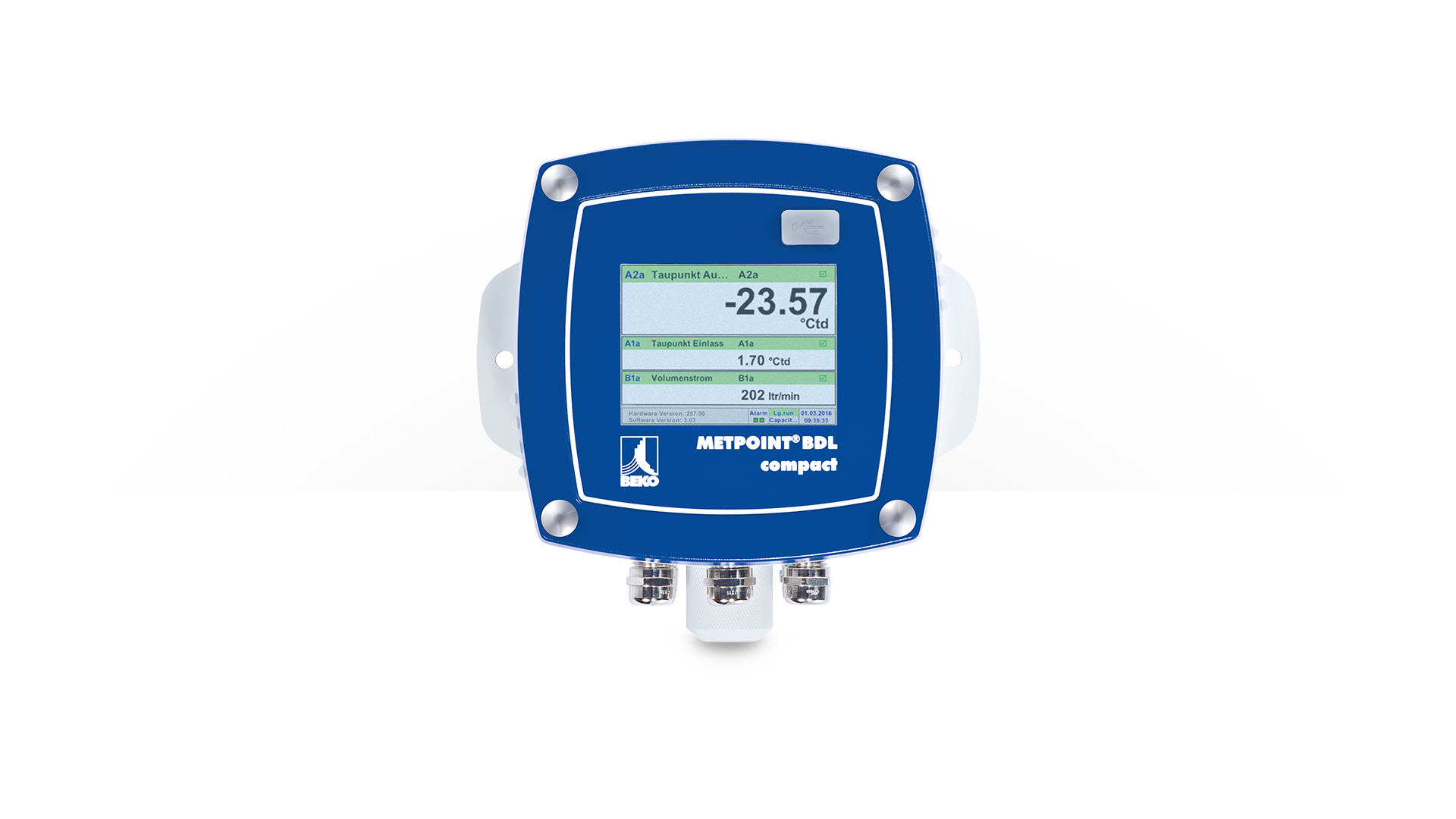

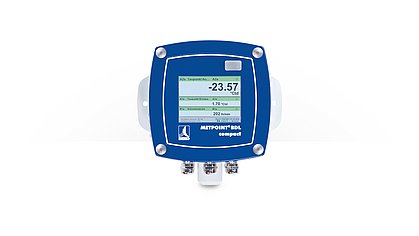

BDL Compacto
Dimensiones de la carcasa (Altura x Ancho x Profundo)
| 7.09” x 6.54” x 4.53” |
Material de la carcasa
| Aluminio con pintura electrostática, placa frontal de poliéster |
Estándar de protección de la carcasa
| IP 44 |
Conexiones
| 7 x M12 x 1.5 conexiones de latón niquelado para sensor, fuente de poder y relés de alarma |
Entradas de sensores
| El modelo base tiene 2 entradas de sensor analógicas o 2 digitales, ambas se pueden ampliar a una de las siguientes configuraciones: 2 entradas de sensor analógicas y 2 digitales, 4 analógicas o 4 digitales |
| Máx. número de entradas de sensores por unidad: 4 |
Registro de datos
| Hasta 1.000.000 valores/intervalo de registro: mín. 1 segundo, máx. 59 min. y 59 seg. (hasta 4 GB) |
Temperatura de funcionamiento
| 33 °F a 122 °F |
Temperatura de almacenamiento
| -4 °F a 158 °F |
Fuente de poder para sensores
| 24 VDC, max. 25 mA por sensor |
Tipo de interfaz
| A todo color, Panel táctil TFT transmisivo de 3.5”, con gráficos, tablas y estadísticas |
Salidas
| Memoria USB, TCP vía Ethernet / Modbus RTU vía RS 485, servidor web integrado (todo opcional) |
| Salida pasiva de señal de 4-20 mA, software básico BDL Connect |
| 2 relés de alarma, 230 VAC, 3 A máx. |

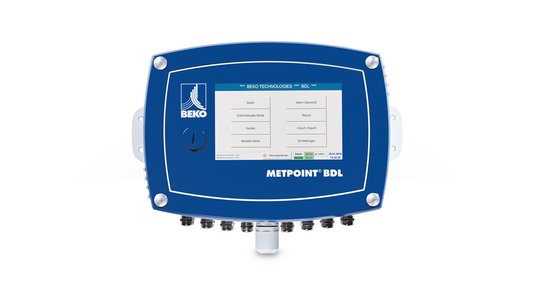

BDL XL
Dimensiones de la carcasa (Altura x Ancho x Profundo)
| 9.80” x 13.74” x 4.29” |
Material de la carcasa
| Placa frontal de poliéster, aluminio con pintura electrostática |
Estándar de protección de la carcasa
| IP 65 |
Conexiones
| 16 x M12 x 1.5 latón niquelado para sensores, fuente de poder y relés de alarma |
| 1 x RJ 45 Conexión ethernet |
Entradas de sensores
| 4 / 8 / 12 entradas de sensor para sensores analógicos y digitales se pueden conectar libremente (ver opciones) |
| Sensores digitales de punto de rocío y consumo con interfaz SDI |
| Sensores serie FLM/DPM |
| Sensores remotos digitales RS 485 / Modbus RTU, otros sistemas de bus son posibles bajo pedido |
| Sensores analógicos de presión, temperatura y sonda de corriente preconfigurados. |
| Sensores remotos analógicos 0/4 - 20 mA, 0-1/10/ |
| 30 V, pulso, Pt 100 / Pt 1000, KTY |
Registro de datos
| Hasta 1,000,000 valores/intervalo de registro: mín. 1 segundo, máx. 59 min. y 59 seg. (hasta 4 GB) |
Temperatura de funcionamiento
| 33 °F a 122 °F |
Temperatura de almacenamiento
| -4 °F a 158 °F |
Fuente de poder para sensores
| 24 VDC, máx. 130 mA por sensor |
Tipo de interfaz
| Panel táctil TFT transmisivo de 7” a todo color, con gráficos, tablas y estadísticas |
Salidas
| Memoria USB, TCP vía Ethernet / Modbus RTU vía RS 485, servidor web integrado (todo opcional) |
| Salida pasiva de señal de 4-20 mA, software básico BDL Connect |
| 4 relés de alarma, 230 VAC, 6 A máx. |
Características y ventajas de METPOINT®
Alta precisión de medición
- Los instrumentos de medición están diseñados específicamente para aplicaciones de aire comprimido
Fiabilidad independiente
- Medición fiable e independiente de la temperatura y la presión, sin necesidad de ajustes
Conectividad de amplio alcance
- Desde el registrador de datos hasta la conexión en red y los sistemas móviles
Pantalla fácil de usar
- Pantallas multifuncionales fáciles de usar y ampliables por el usuario
Gran variedad de aplicaciones
- Las versiones portátiles y fijas ofrecen a los usuarios la máxima flexibilidad

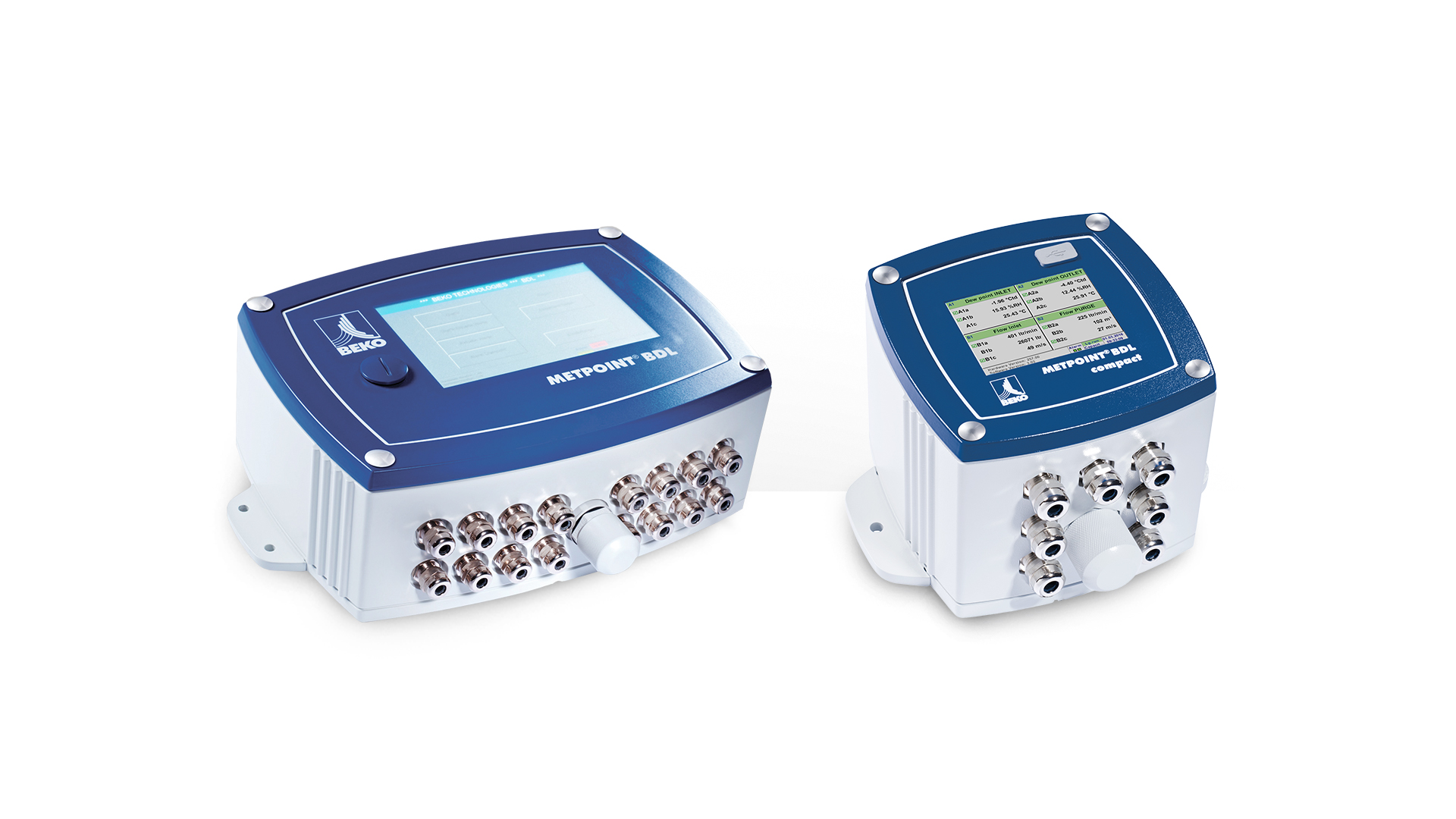

Todo de un vistazo: METPOINT® BDL y BDL compact
Los METPOINT BDL y BDL compact son unidades de procesamiento de señales centralizadas. El registrador de datos integrado presenta los datos del proceso como estadísticas y gráficos claros e inequívocos. Puede ejecutar el proceso de supervisión completo con un solo dispositivo.
Todos los valores a la vista...
